一、功能特点：

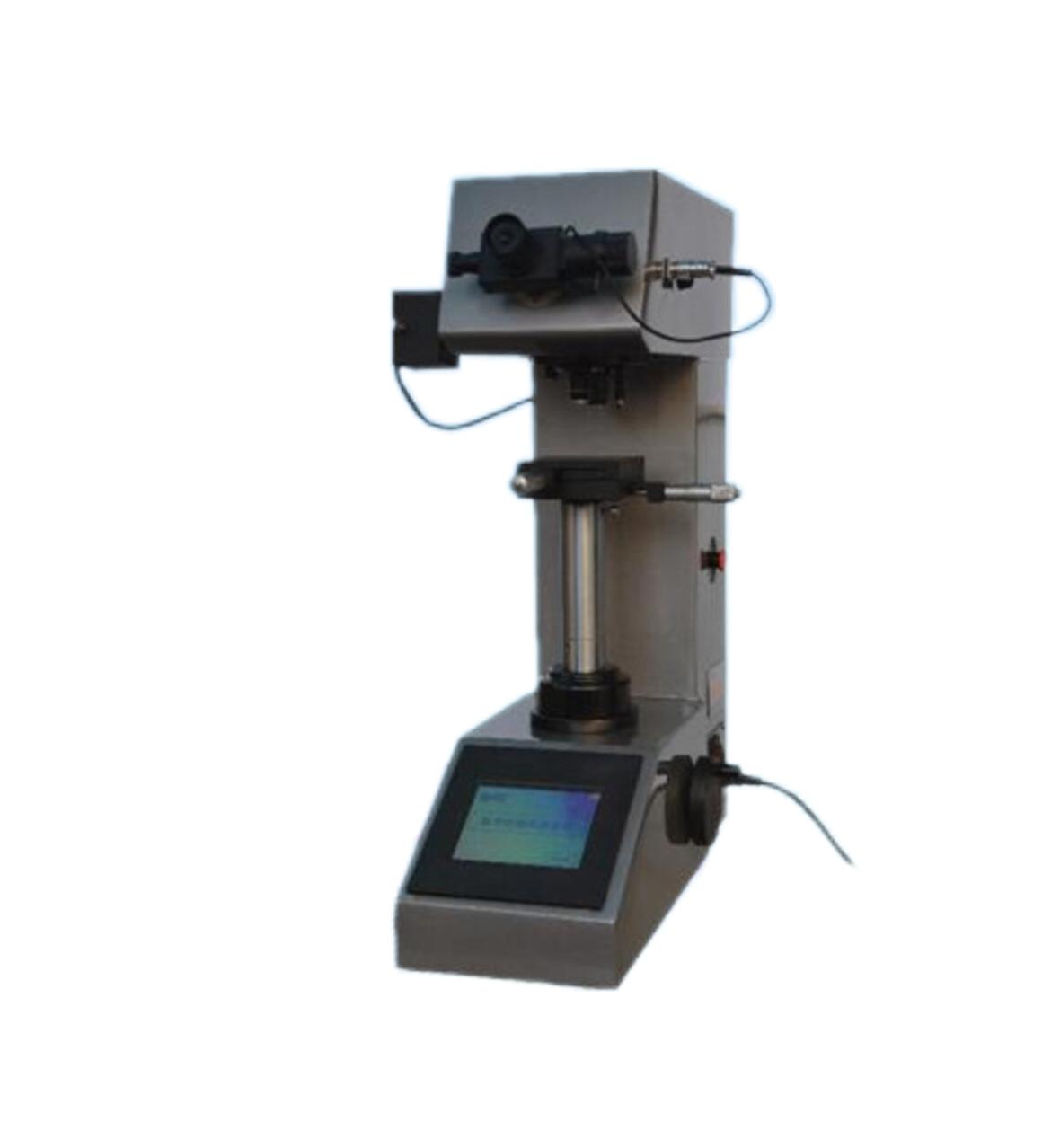

HVS-5Z/10Z/30Z/50Z触摸屏数显维氏硬度计是光、机、电一体化的高新技术产品，电子加力，采用闭环式加载自动控制系统，试验力精度高，示值的重复性及稳定性好。配备数显测微目镜，不用查表，也不用输入压痕对角线，在屏幕上能显示试验力、压痕长度、保荷时间、测量次数，操作时只要测量压痕按目镜按钮，即可自动计算出硬度值并显示在屏幕上。具有双通道光学接口，用户可选配计算机和CCD图像测量系统，通过测微计和CCD系统可同时对试样进行观测。压痕图像投影到计算机上，在计算机上自动或手动测量压痕，自动显示和报出硬度值，可打印压痕图像和硬度曲线，测量出有效硬化层的厚度，便于分析和研究。操作界面能显示力值时间曲线图，能动态显示试验力的施加、保持、卸除的整个过程的状态图。
二、应用范围：
黑色金属、有色金属、IC薄片、表面涂层、层压金属；玻璃、陶瓷、玛瑙、宝石、薄塑料等；碳化层和淬火硬化层的深度及梯度的硬度测试。
三、技术参数：
型号 | HVS-5Z/10Z/30Z/50Z | |
5Z试验力
| kgf | 0.2kgf,0.3kgf,0.5kgf,1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf |
N | 1.96N, 2.94N, 4.90N,9.80N, 19.6N, 24.5N, 29.4N, 49N | |
10Z试验力 | kgf | 0.3kgf,0.5kgf,1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf |
N | 2.94N, 4.90N，9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N | |
30Z试验力
| kgf | 0.5kgf,1kgf,2kgf,2.5kgf, 3kgf, 5kgf,10kgf, 20kgf, 30kgf |
N | 4.90N，9.80N, 19.6N, 24.5N, 29.4N, 49N,98N,196N,294N | |
50Z试验力
| kgf | 1kgf,2kgf，2.5kgf,3kgf，5kgf，10kgf，20kgf,30kgf，50kgf |
N | 4.90N,9.80N,19.6N,24.5N,29.4N,49N,98N,196N,294N,490N | |
硬度测试范围 | 4.9HV~2971HV | |
试验力施加方法 | 自动（加载/保荷/卸载） | |
物镜和压头切换 | 自动切换 | |
数据输出 | 内置打印机，RS232接口 | |
物镜 | 10× ， 20× | |
目镜 | 10×数显测微目镜 | |
总放大倍数 | 100× ， 200× | |
分辨率 | 1μm ，0.5μm | |
保荷时间 | 1~99s | |
光源 | 卤素灯光源 | |
试样最大高度 | 230mm | |
压头中心至机壁距离 | 130mm | |
电源 | AC220V，50Hz | |
执行标准 | ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 | |
外形尺寸 | 530×280×660mm，外箱尺寸620×490×780mm | |
重量 | 净重约80kg，毛重110kg | |
四、标准配置：
名称 | 数量 | 名称 | 数量 |
仪器主机 | 1台 | 10×测微目镜 | 1只 |
金刚石维氏压头 | 1只 | 10×，20×物镜 | 各1只 |
大、小V型块 | 各1块 | 电源线 | 1根 |
水平调节螺钉 | 4只 | 水平仪 | 1个 |
保险丝1A | 2个 | 卤素灯12V、15~20W | 1个 |
内六角扳手2.5mm，3mm | 各1把 | 螺丝刀 | 1把 |
标准硬度块 400~500 HV5 | 1块 | 标准硬度块 700~800 HV10 | 1块 |
标准硬度块180~230 HV5 | 1块 | 坐标试台 | 1块 |
薄板附件，细轴试台 | 各1块 | 平口钳 | 1台 |
防尘罩 | 1只 | 产品合格证 | 1份 |
产品说明书 | 1份 | 打印机说明书 | 1份 |
